Mechanik für Funk & Elektronik

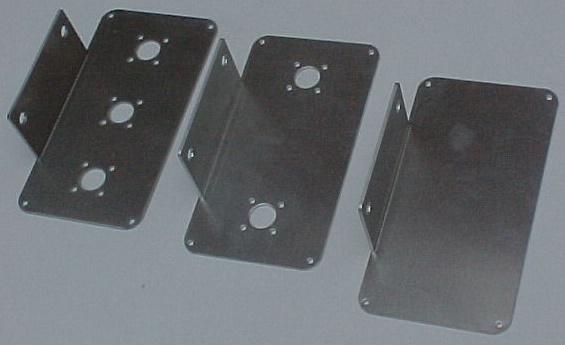

Bodenwinkel Groß (teilweise mit N-Lochung)

Informationen

Anwendungsbereiche:

  • Für Mastvorverstärker, Weichen, Relaisschaltungen, kleine PAs
  • Abstimmelemente für Antennen (auch motorisch)
  • Mastleiterverteiler für Laustprecher-, Telefon-, Starkstromkabel
  • Lichtsteuergeräte
  • Für Temperatur-, Luftdruck- und meteorlogische Meßfühler
  • Überwachungs- und Alarmgeräte im Außenbereich sowie in Garagen, Hallen o.Ä.

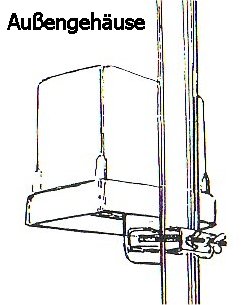

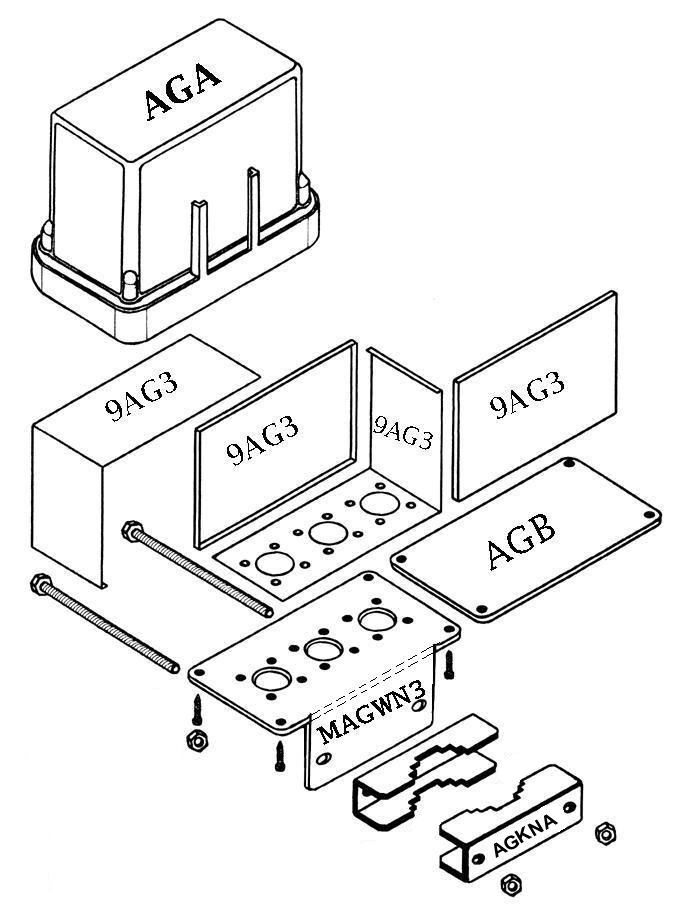

Gehäuse in ABS:

Printplatten können in vorhandene Führungen eingeschoben werden. Bodenwinkel auch mit 2xN bzw. 3xN Lochung lieferbar. Für abgeschirmte Anwendungen gibt es auch 3 passende Weißblechgehäuse dazu. Klein -> 55x74x35mm. Mittel -> 74x111x50mm. Groß -> 140x93x65mm.

Innenmaße in mm L x B x H:

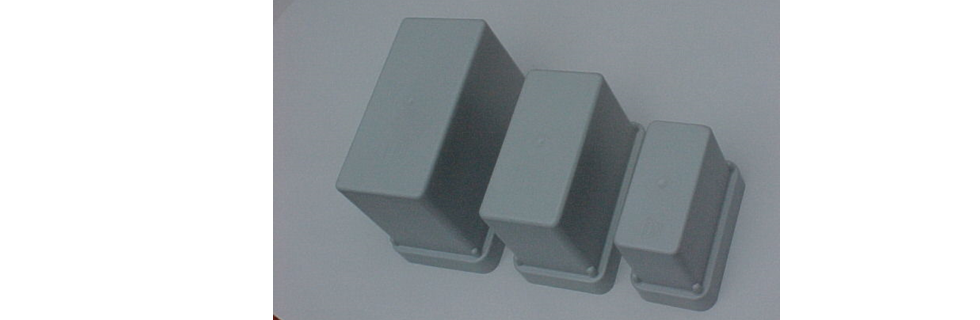

  • Haube klein ca. 42 x 92 x 62
  • Haube mittel ca. 115 x 56 x 82
  • Haube groß ca. 145 x 70 x 98
  • Mastklemme für maximal 60mm Durchmesser
  • Nur die Mastklemme AGKN ist "kompatibel" mit den Außengehäusen
    wegen dem Lochmittelabstand 66mm.

Produktvarianten

Mehr…

Artikel-Nr. Artikelbezeichnung (B/L/H) Stück €
AGKN Mastklemme klein - 1Satz 6,25 €
KAGA Haube klein - ABS, hellgrau 6,13 €
KAGW Bodenwinkel klein 3,93 €
KAGWN Bodenwinkel klein mit 2xN 5,18 €
KIG 0 Gehäuse 55x74x37 mm 3,12 €
KIG 2 Gehäuse 55x74x73 mm mit 2xN 4,40 €
AGA Haube mittel - ABS, hellgrau 7,38 €
MAGW Bodenwinkel mittel 4,88 €
MAGWN Bodenwinkel mittel mit 2xN 5,59 €
MAGWN3 Bodenwinkel mittel mit 3xN 5,95 €
AGB Bodenplatte für AGA 4,76 €
AGBN Bodenplatte mit 2xN - nur für AGA 5,47 €
AGBN3 Bodenplatte mit 3xN - nur für AGA 5,83 €
9A Gehäuse 74x111x50mm 5,00 €
9AG Gehäuse 74x111x50mm mit 2xN 6,25 €
9AG3 Gehäuse 74x111.50mm mit 3xN 6,84 €
GAGA Hube groß - ABS,hellgrau 13,69 €
GAGW Bodenwinkel groß 11,31 €
GAGWN Bodenwinkel groß mit 2xN 12,50 €
GAGWN3 Bodenwinkel groß mit 3xN 13,09 €
GIG0 Gehäuse 93x140x65mm 10,71 €
GIG2 Gehäuse 93x140x65mm mit 2xN 11,90 €
GIG3 Gehäuse 93x140x65mm mit 3xN 13,09 €
Weniger…

Mastklemmen

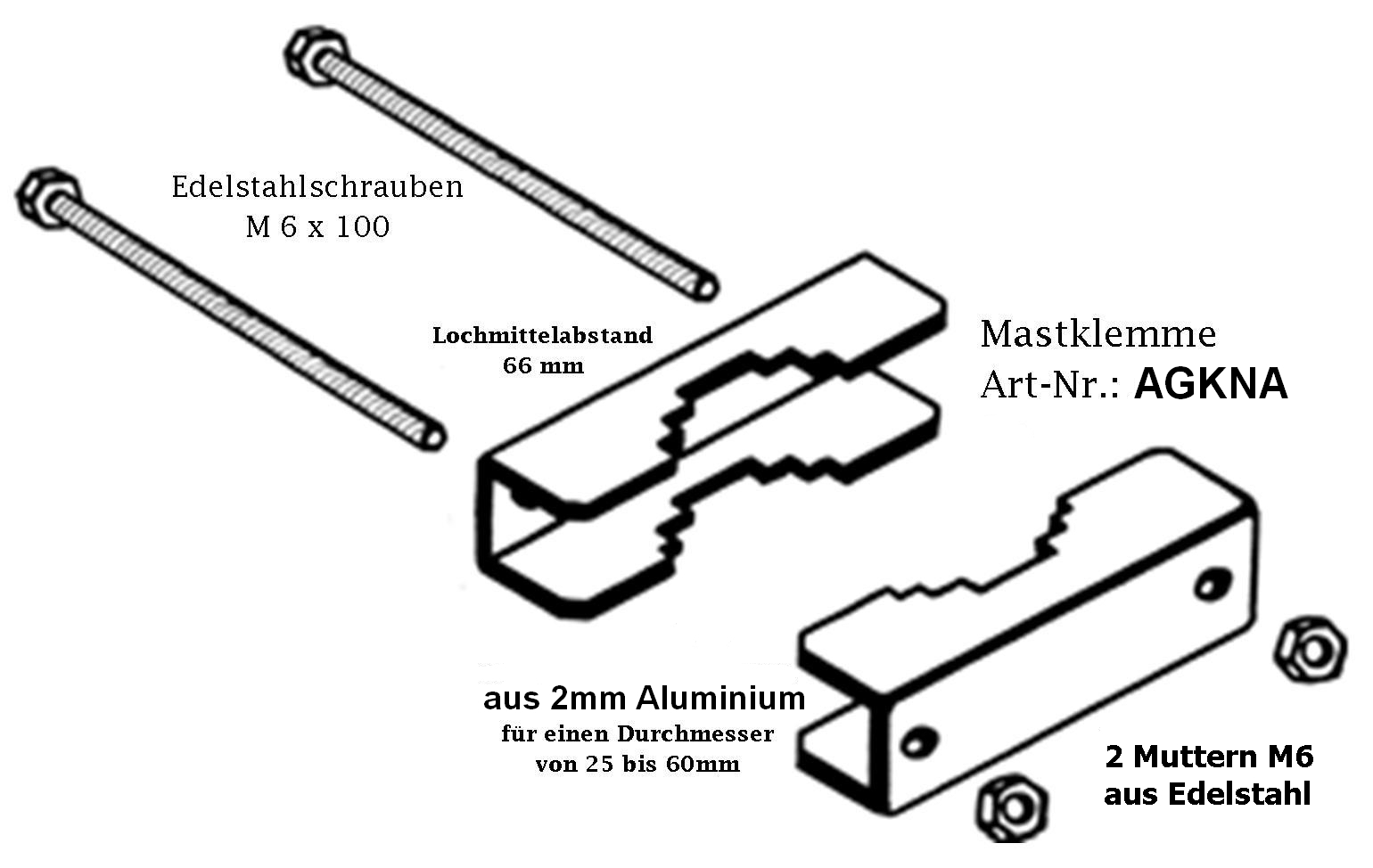

Mastklemme klein - AGKN

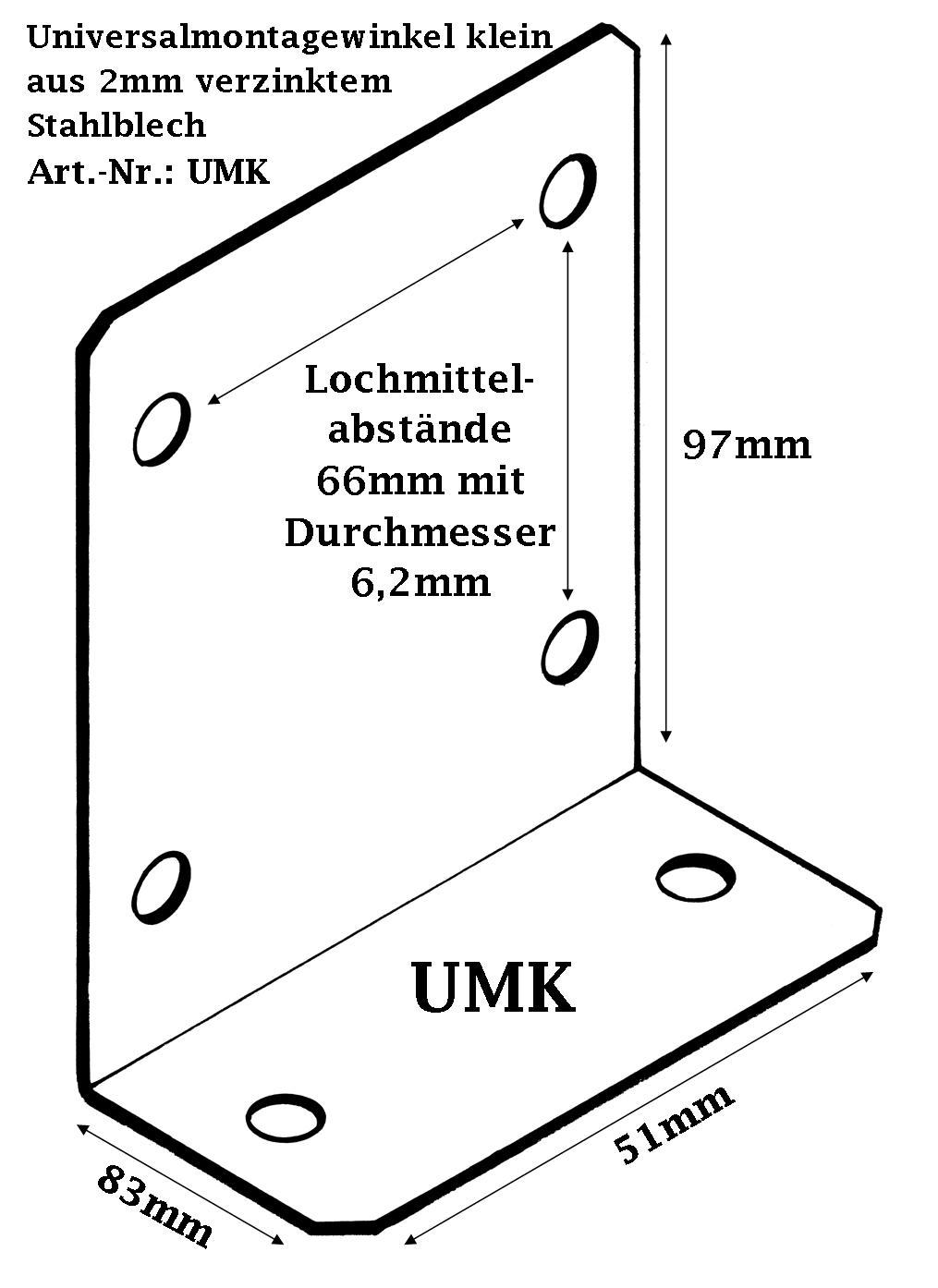

Universal Montagewinkel
klein (UMK)

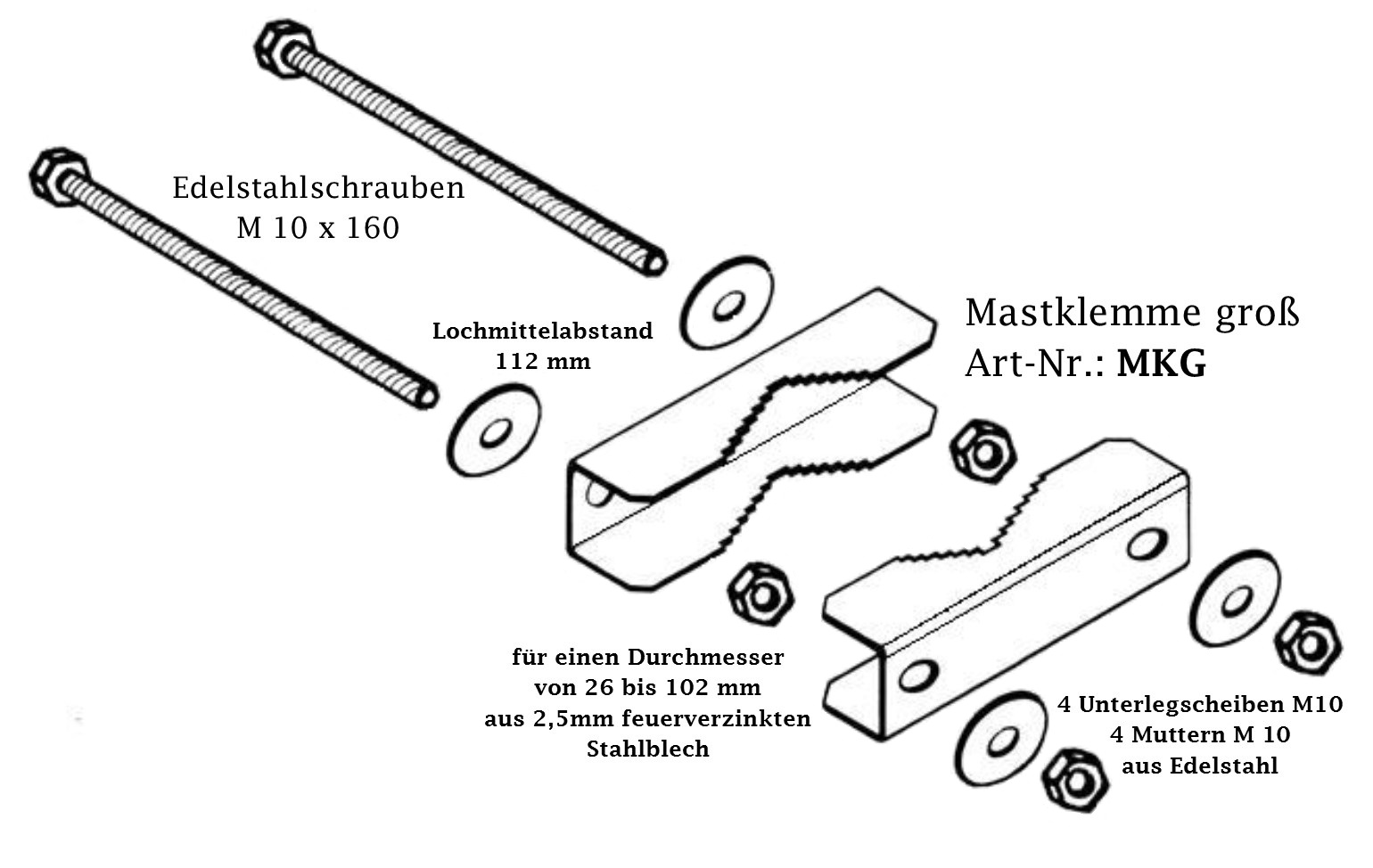

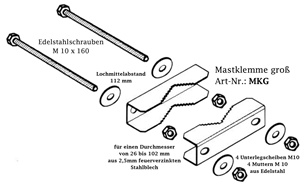

Mastklemme groß - MKG

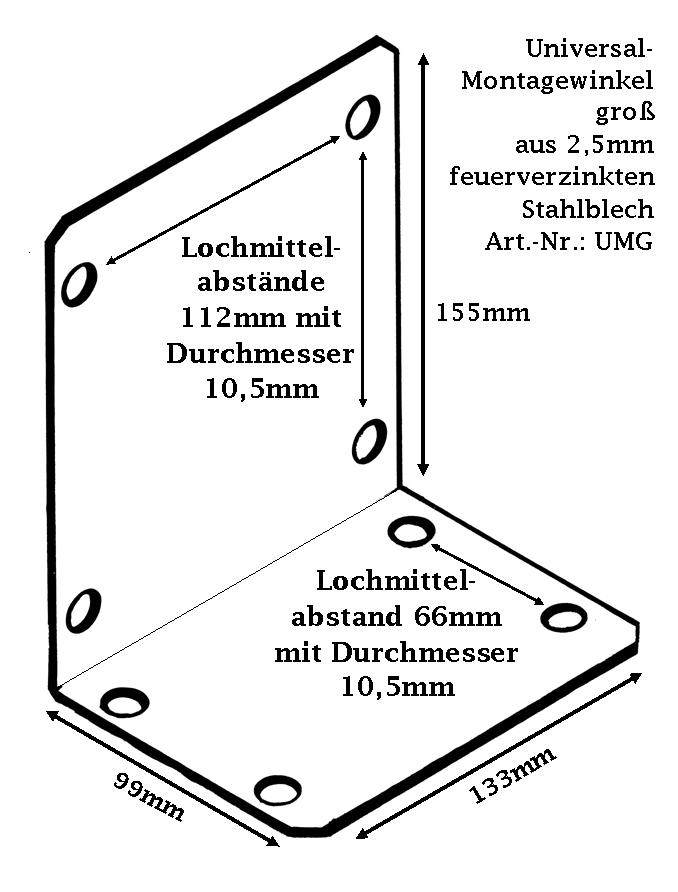

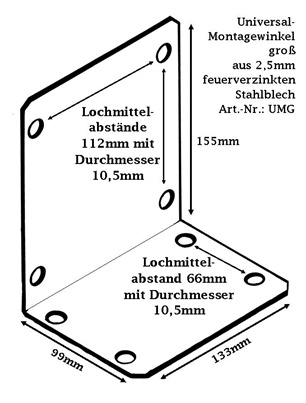

Universal Montagewinkel
groß (UMG)

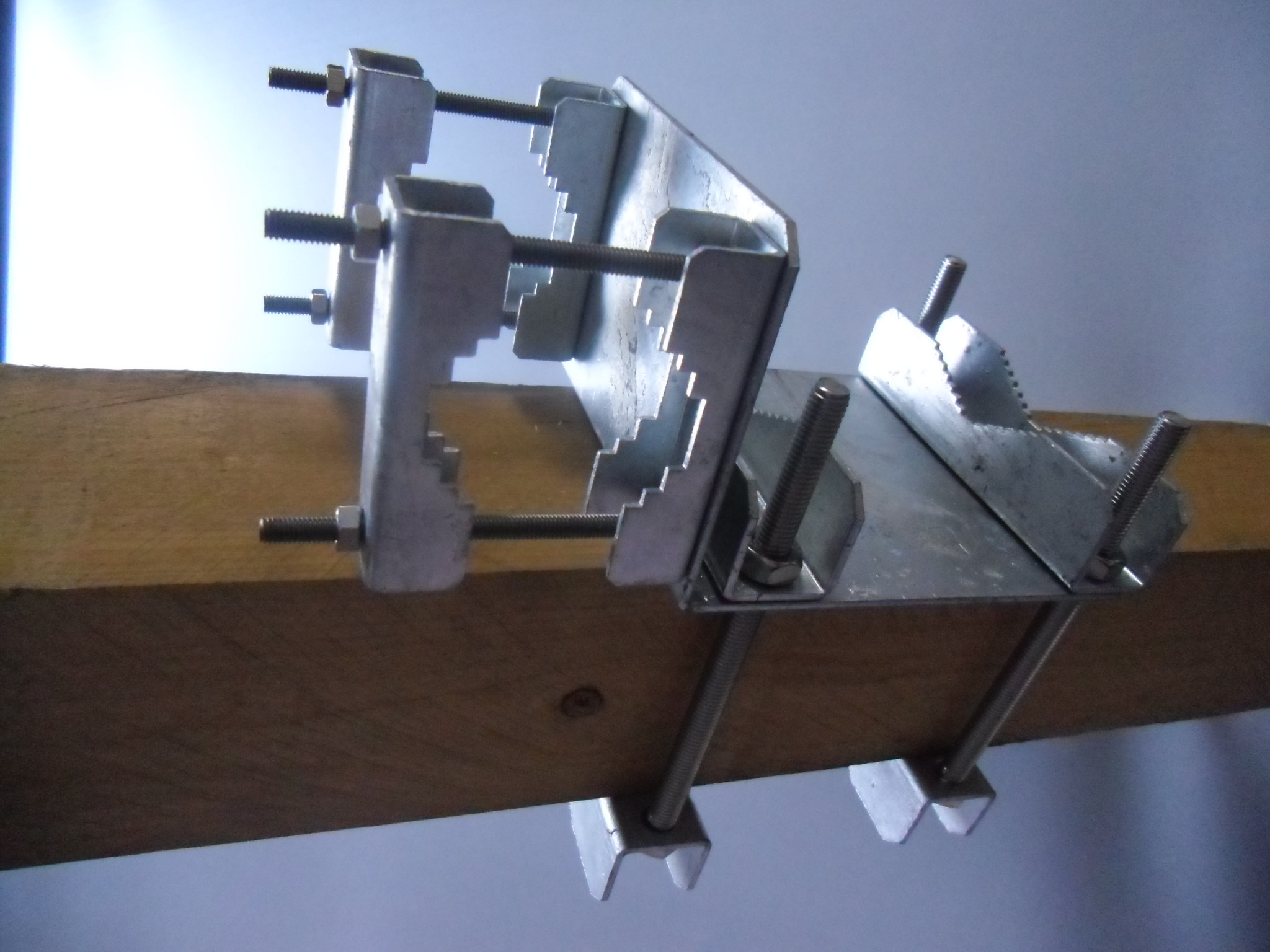

Anwendungsbeispiel
  • Edelstahlschrauben und Muttern
  • kleine Version für 25 - 60mm Durchmesser aus feuerverzinktem Stahlblech 2,0mm (AGKN)
  • große Version für 26 - 102mm Durchmesser aus feuerverzinktem Stahlblech 2,0mm (MKG)

Produktvarianten

Mehr…
Artikel-Nr. Artikelbezeichnung Stück €
MKG Mastklemme groß - 1 Satz aus 2 Klemmen, 2 Schrauben, 4 Scheiben und 4 Muttern 16,30 €
AGKN Mastklemme klein - 1 Satz aus 2 Klemmen, 2 Schrauben, 4 Muttern 6,25 €
UMG Universalmontagewinkel groß 14,28 €
UMK Universalmontagewinkel klein 5,95 €
UKLG U-Klemme groß 1 Stk. 5,83 €
UKLK U-Klemme klein 1 Stk. 2,26 €
SSG 1 Satz Edelstahlschrauben M10x160 mit 4 Muttern und 4 Scheiben 5,83 €
SSK 1 Satz Edelstahlschrauben M6x100 mit 4 Muttern 2,26 €



Weniger…
