Mechanik für Funk & Elektronik

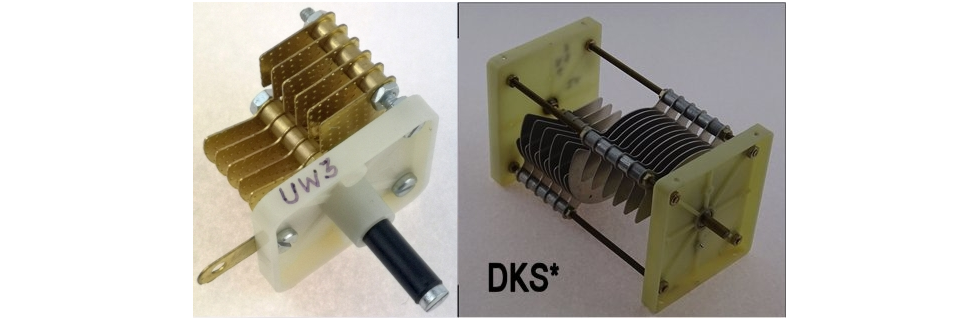

UKW-Drehkondensatoren (Bausätze) - Version 2019 - Restbestände

UK3 - 5-27,5pF
UK1 - 4-18pF
UK4 - 8-55pF
UK2 - 4-22pF
UK5 - 2 x 4-13pF (Split)
Stellmotor für UKW Drehkos nur noch auf Anfrage
UK6 - 2 x 4-24pF (Split)

Informationen

  • Alle UKW - Drehkos 2kV Spannungsfest
  • 6mm Achse
  • Achslänge (A) 20mm
  • Frontplatten Abmessung H x B 38mm x 40mm
  • Montageanleitung liegt bei (hier als PDF oder im Downloadbereich)
  • Fertig montierte Drehkos auf Anfrage möglich

Produktvarianten

Preisliste

Artikel
Nr.

Kapazität

Länge
Tiefe

Stück €

UK1

Bausatz 4 - 18pF

 32mm

9,52 €

UK2 Bausatz 4 - 22pF  32mm

11,90 €

UK3 Bausatz 5 - 27,5pF  32mm

13,51 €

UK4 Bausatz 8 - 55pF  52mm

19,99 €

UK5 Bausatz 2x 4 - 13pF (Split)  32mm

13,09 €

UK6 Bausatz 2x 4 - 24pF (Split)  52mm 20,94 €
GMU Getriebestellmotor für UKW Drehkos nur noch auf Anfrage bzw. nur für alte "DU" Versionen vor 2019.
DC 4-12V, 25mA, 2-6U/min




Preisliste verstecken

UKW-Drehkondensatoren (Bausätze) UW-Serie - Version 2021

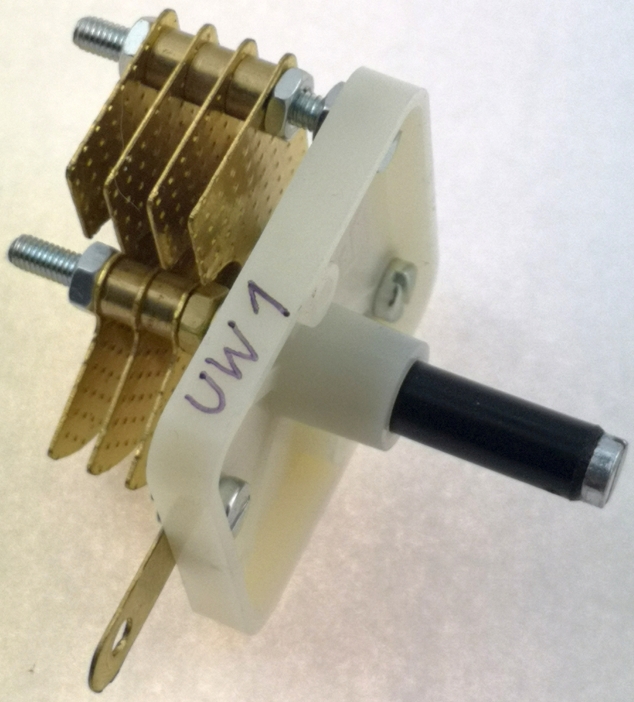

UW1 - 3-17pF

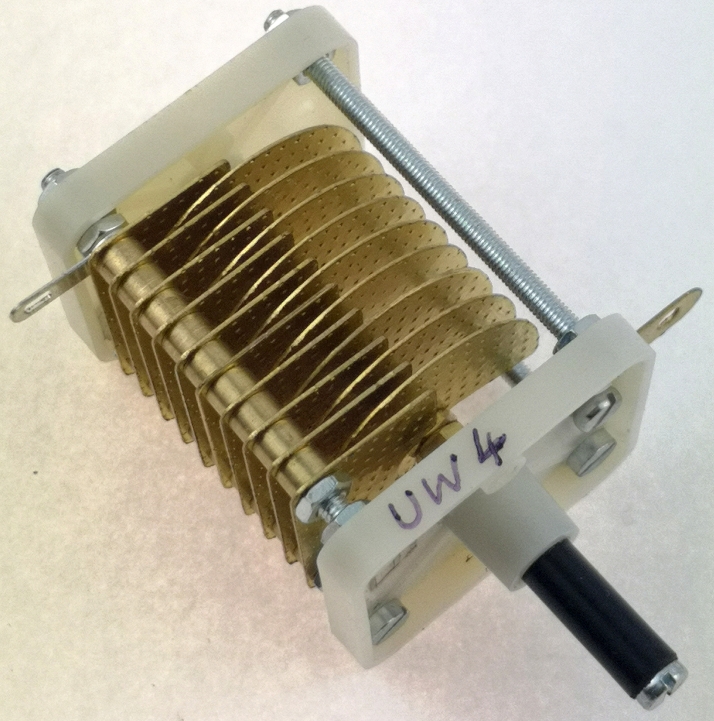

UW4 - 6,5-48pF

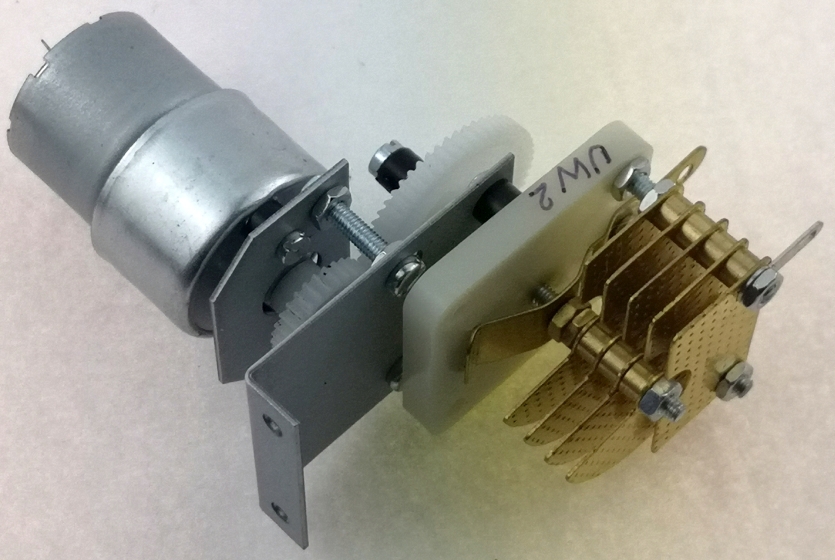

UW2 - 4-24pF mit
angeflanschtem GMUW

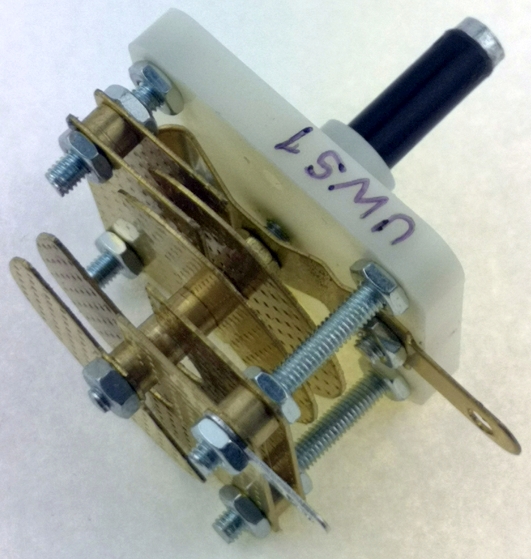

UWS1 - 2 x 3-11pF (Split)

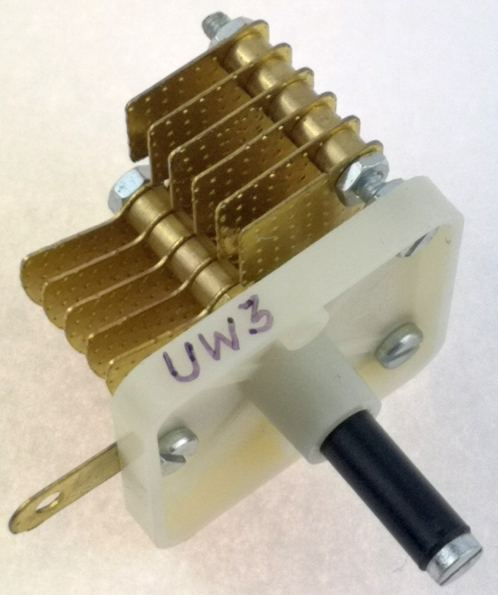

UW3 - 4,5-27,5pF

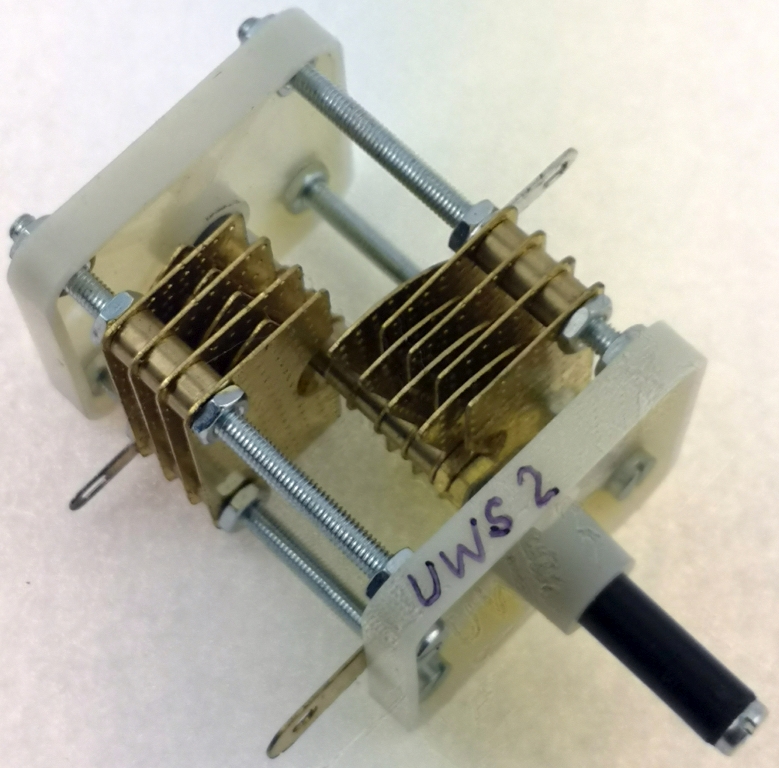

UWS2 - 2 x 5-22pF (Split)

Informationen zur UKW-Drehko Serie 2021 (UW-Serie)

  • Alle UKW - Drehkos 2kV Spannungsfest
  • 6mm Achse
  • Achslänge (A) 15mm
  • Frontplatten Abmessung H x B 37mm x 33mm
  • Montageanleitung liegt bei (hier als PDF oder im Downloadbereich)
  • Soll die Achse gekürzt werden, empfehlen wir die passende Messingachse als Zubehör
  • Zur Montage empfehlen wir unseren GS1 Gabelschlüsselsatz mit Schlüsselweite 5,5 und 7
  • Fertig montierte Drehkos auf Anfrage möglich

Produktvarianten bzw. Preislisten UW-Serie und Zubehör

Preisliste

Artikel
Nr.

Kapazität

Länge
Tiefe

Stück €

UW1

Bausatz 3 - 17pF

 35mm

9,00 €

UW2 Bausatz 4 - 24pF  35mm

11,00 €

UW3 Bausatz 4,5 - 27,5pF  35mm

13,00 €

UW4 Bausatz 6,5 - 48pF  53mm

21,00 €

UWS1 Bausatz 2x 3 - 11pF (Split)  35mm

11,00 €

UWS2 Bausatz 2x 5 - 22pF (Split)  53mm 19,00 €
GMUW Getriebestellmotor für UKW Drehkos UW-Serie 2021
DC 4-12V, 25mA, 2-6U/min - Montageanleitung liegt bei


23,00 €

MSAK Messingachse kurz für UW-Drehko(2021) UW1-3 und UWS1    1,19 €
MSAL Messingachse lang für UW-Drehko(2021) UW4 und UWS2    1,79 €
GS1 Gabelschlüsselsatz 2 Stück - M3/M4 bzw. SW 5,5/7    1,19 €
Preisliste verstecken

KW-Drehkondensatoren (Bausätze)

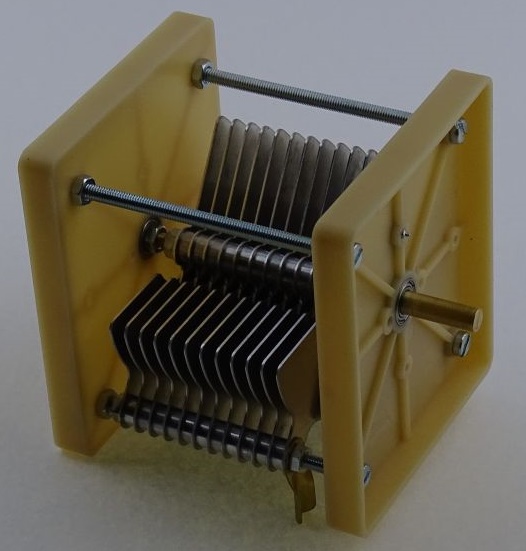

DK1-2-3-4

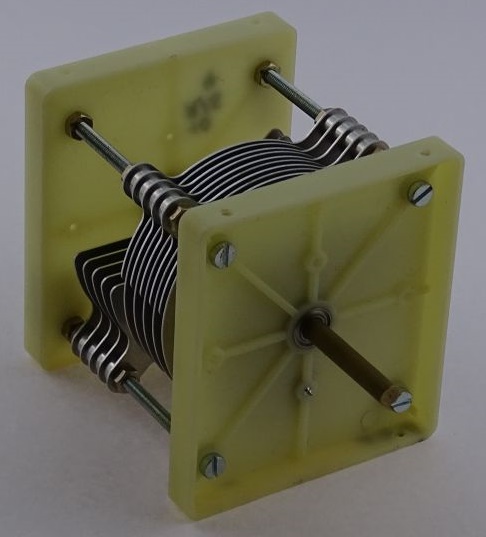

DKS1-2-3-4

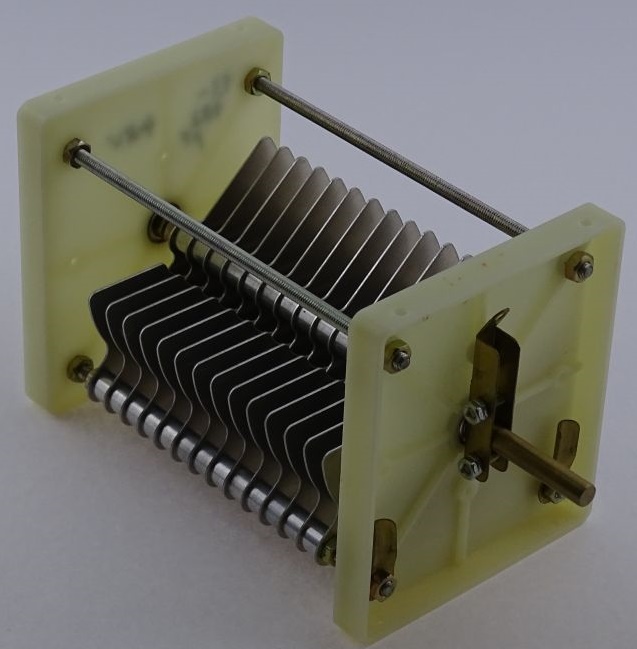

DK5-6-7-8-9-10-11

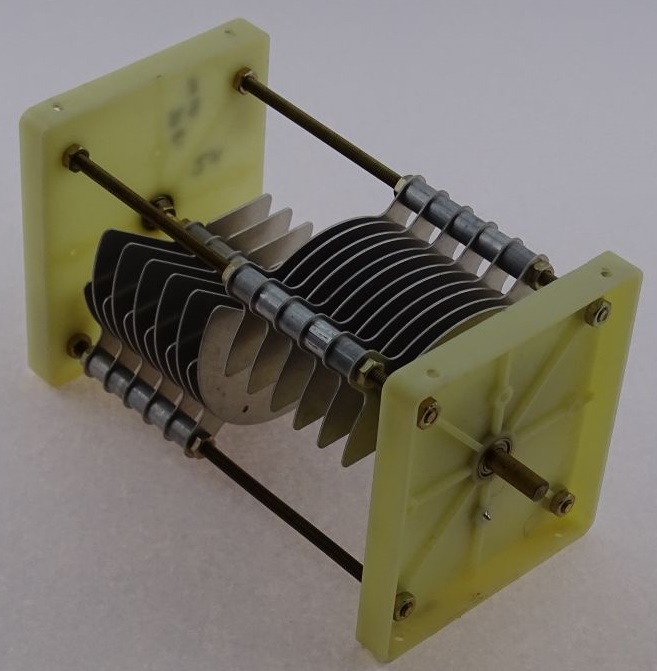

DKS5-6-7-8

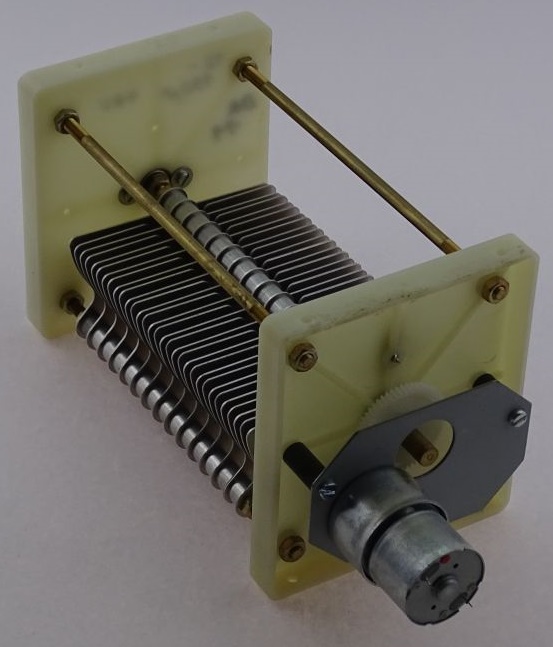

DK11 + GMK
GMK

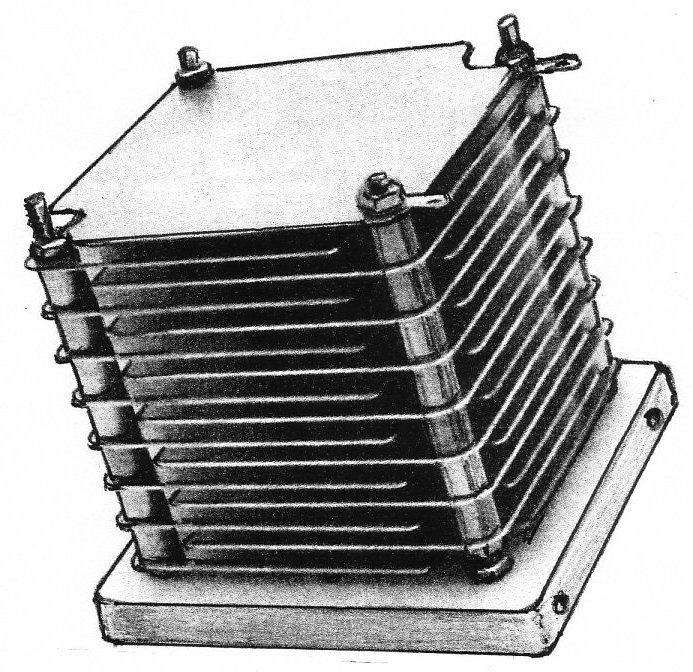

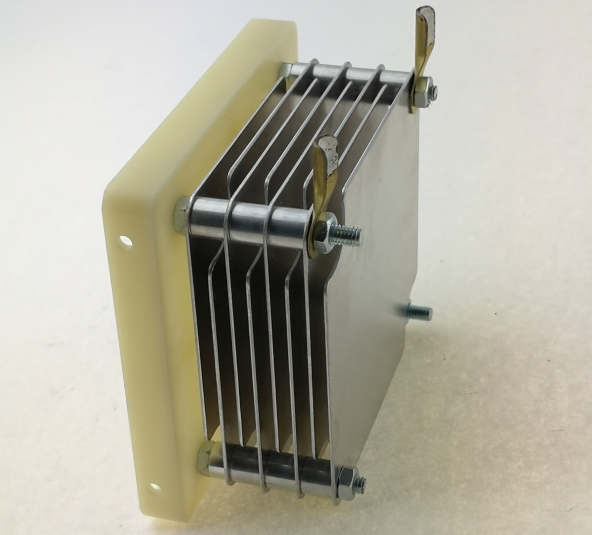

Fest "C" - auf Anfrage

Informationen

  • Höhe x Breite = 90mm x 80mm (Länge siehe Tabelle)
  • KW - Drehkos mit verschiedenen Spannungsfestigkeiten (2kV - 9kV)
  • 6mm Achsdurchmesser
  • Voll isolierte Front und Rückwand aus glasfaserverstärktem Kunststoff. Dadurch geringere Anfangskapazität und bessere Isolation (Mikrowellengetestet).
  • Montageanleitung liegt bei (hier als PDF oder im Downloadbereich)
  • Fertig montierte Drehkos auf Anfrage möglich

Produktvarianten

Preisliste

Artikel Nr.

Kapazität

 Spg.
(kV)
Länge
Tiefe

Stück €



DK0  Bausatz 7 - 72pF (Neu ab 02.2021)  4,5

 90mm

 39,27 €

DK1

Bausatz 4 - 50pF

 5    90mm

   38,08 €

DK2 Bausatz 6-130pF  3    90mm

   40,46 €

DK3 Bausatz 8-192pF  2,3    90mm

   41,06 €

DK4 Bausatz 10-270pF  2    90mm

   41,89 €

DK5 Bausatz 8-120pF  5  145mm

   48,79 €

DK6 Bausatz 12-260pF  3  145mm

   51,17 €

DK7 Bausatz 15-430pF  2,3  145mm

   54,74 €

DK8 Bausatz 15-600pF  2  145mm

   56,53 €

DK9 Bausatz 6,5-64pF  4    90mm

   40,46 €

DK10 Bausatz 11-138pF  4,5  145mm

   49,98 €

DK11 Bausatz 13-200pF  4  145mm

   51,17 €

DKS1 Bausatz 2x 4-25pF (Split)  5/8    90mm

   41,06 €

DKS2  Bausatz 2x 5-55pF (Split)  3/6    90mm

   44,63 €

DKS3  Bausatz 2x 6-92pF (Split)  2,3/4,5    90mm

   46,11 €

DKS4  Bausatz 2x 8-130pF (Split)  2/4    90mm

   47,00 €

DKS5  Bausatz 2x 8-54pF (Split)  5/8  145mm

   49,98 €

DKS6  Bausatz 2x 10-120pF (Split)  3/6  145mm

   52,96 €

DKS7  Bausatz 2x 12-175pF (Split)  2,3/4,5  145mm

   54,15 €

DKS8  Bausatz 2x 13-275pF (Split)  2/4  145mm

   57,72 €

DKS9 Bausatz 2x 10-75pF (Split) (Neu ab 02.2021)  4,5/9

145mm

53,55 €

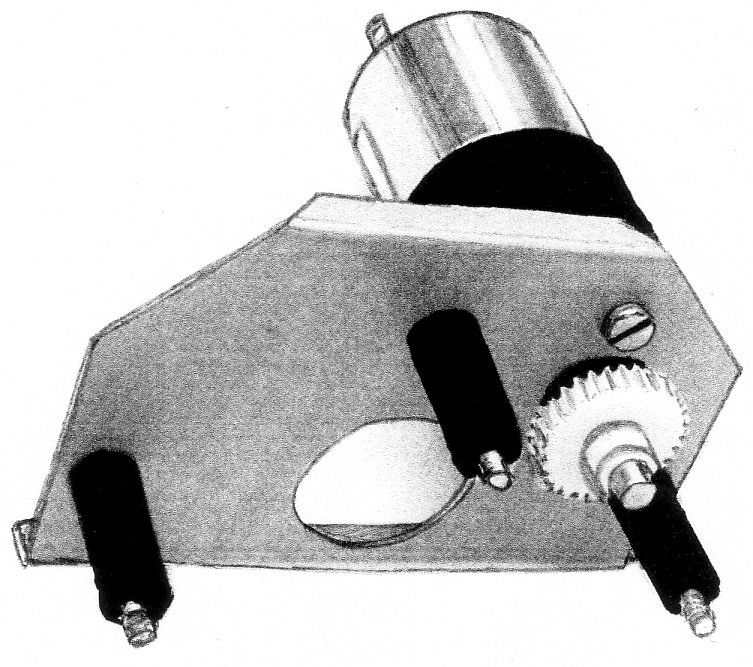

GMK

Getriebemotor- isol. Kupplung mit Montagematerial komplett,
für KW-Drehkondensatoren - Fernbedienung finden Sie
unter den Magnetantennen.



   22,61 €

 MPT7M  Magnetantennendrehko mit Getriebemotor und
zweimal SO-239 Buchsen. Für 12-40m bei 100W.
Für Koax-loop-Durchmesser mit ca. 85cm.

Nicht im Lieferumfang:

Loop-Koaxschleife, Koppelschleife, Fernbedienung
(auf Anfrage lieferbar).

     177,31 €
Preisliste verstecken

Drehkondensatoren Zubehör

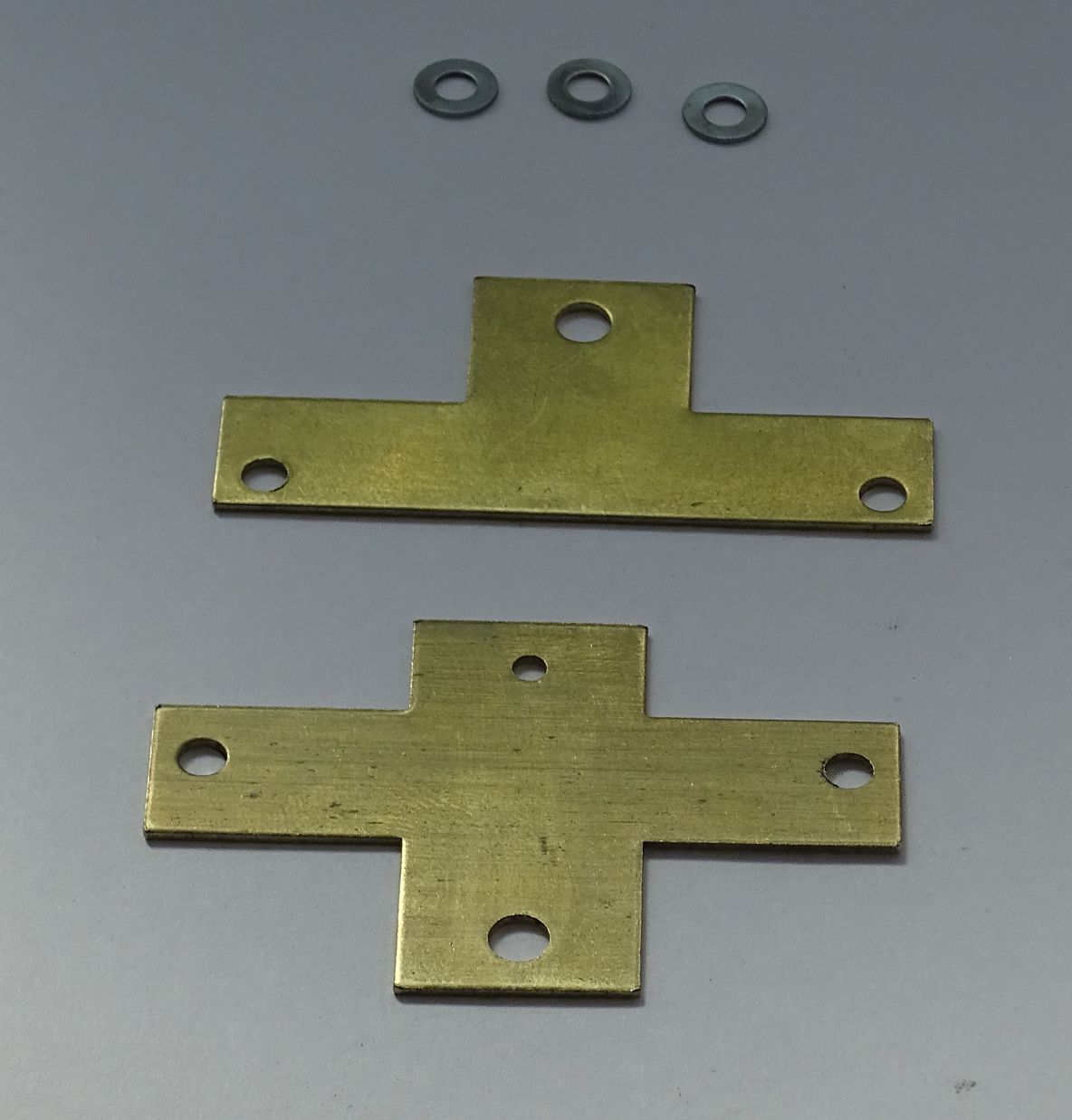

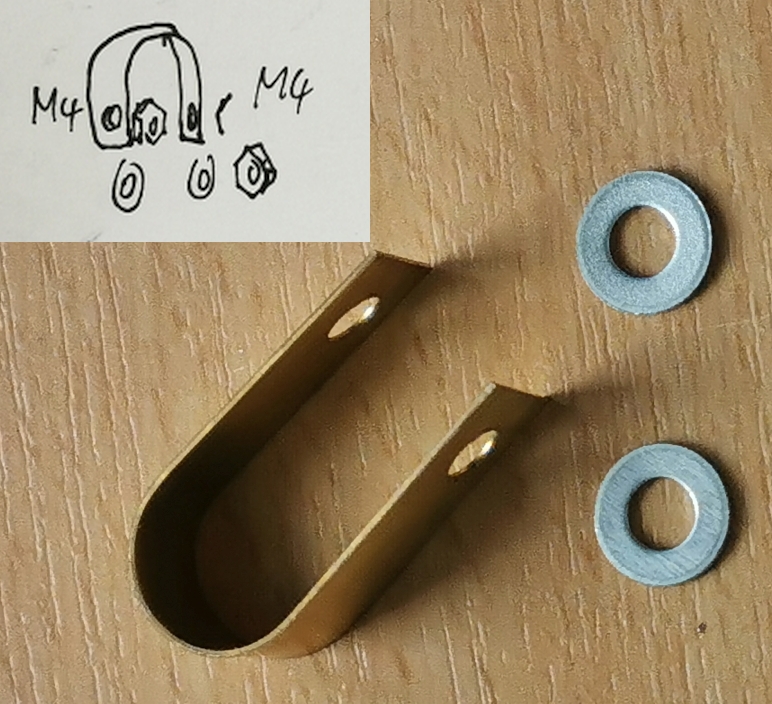

MAN für DK-Drehkos - Verstärkte Anschlüsse für Magnetloop

NEU = mit CupAl Scheiben
Kupferseite auf Messing
Aluseite auf Alu
Art.Nr. MAN - Satz (2 Stück) 5,00€

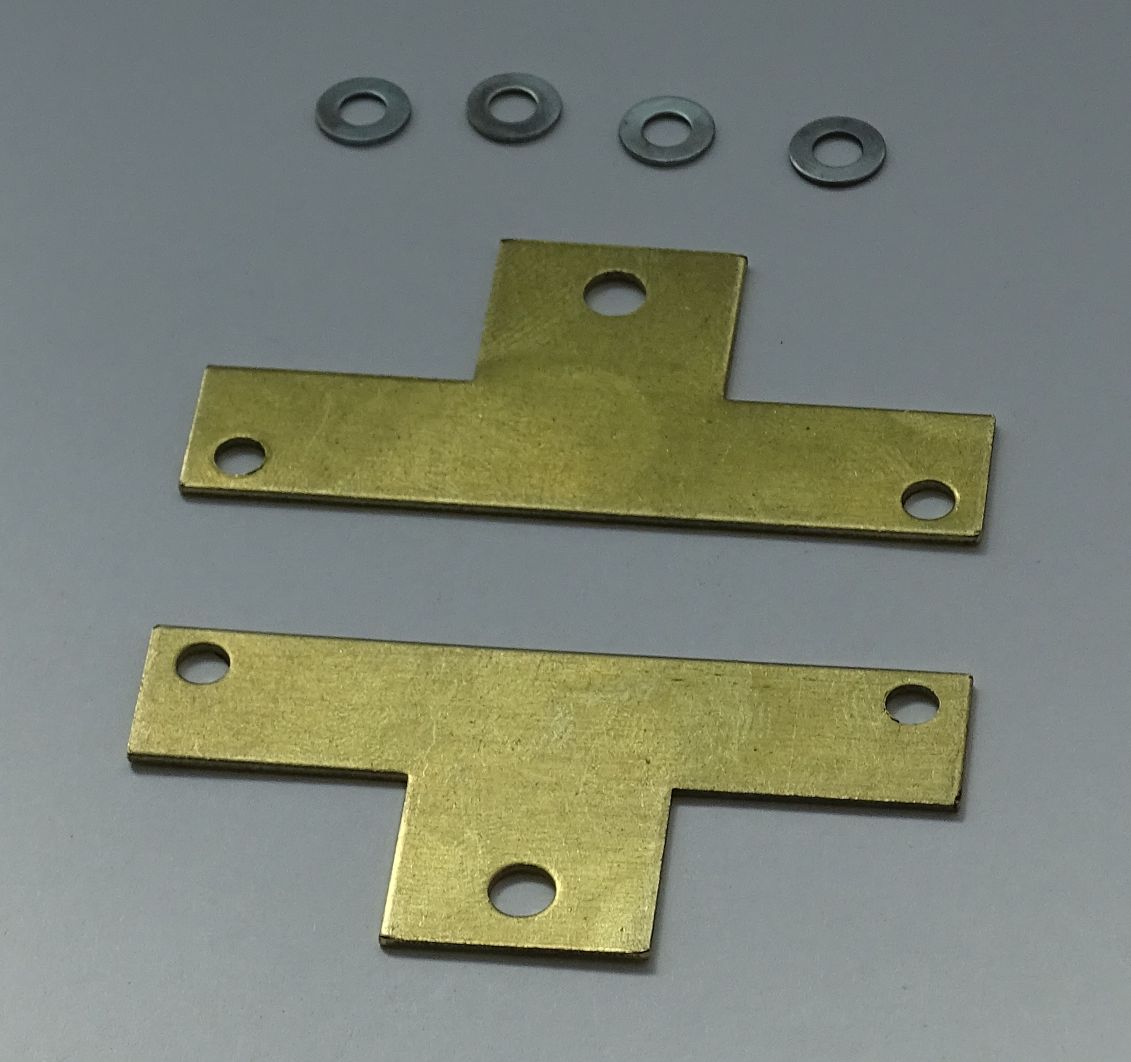

MAS für DKS-Drehkos - Verstärkte Anschlüsse für Magnetloop

NEU = mit CupAl Scheiben
Kupferseite auf Messing
Aluseite auf Alu
Art.Nr. MAS - Satz (2 Stück) 5,00€

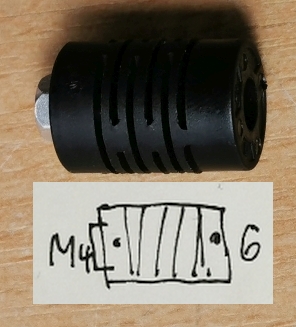

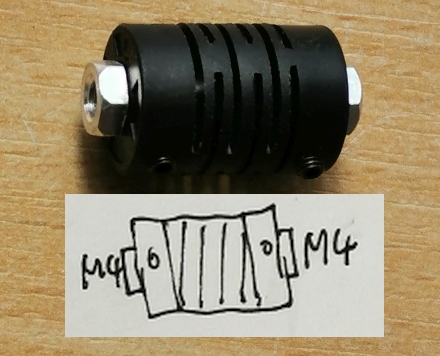

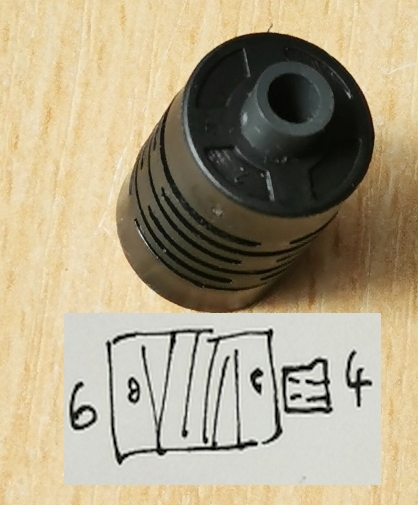

Isolierte Achskupplung für 2. Drehko (1,5pF), 8kV

Zum isolierten verbinden
von 2 KW-Drehkos - vorne mit hinten.
Art.Nr. KUP - 17,85€

Montageschlüssel für Drehko - Bausätze

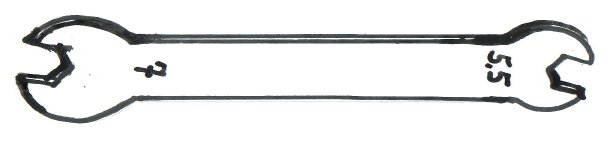

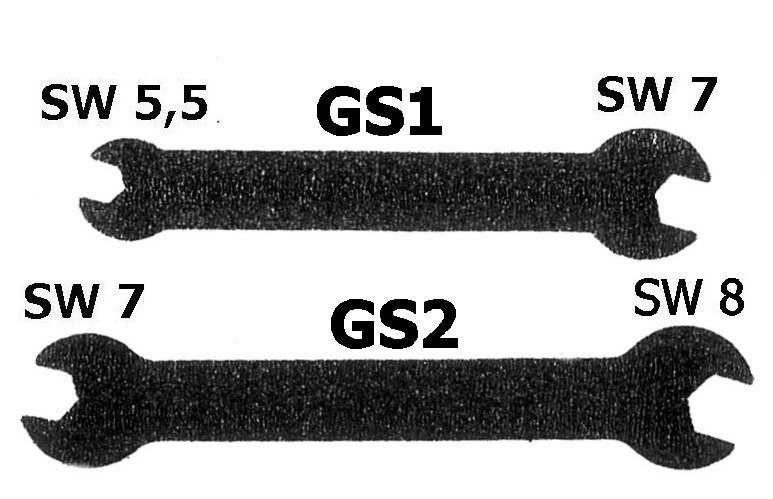

Gabelschlüssel
GS1
GS1 und GS2

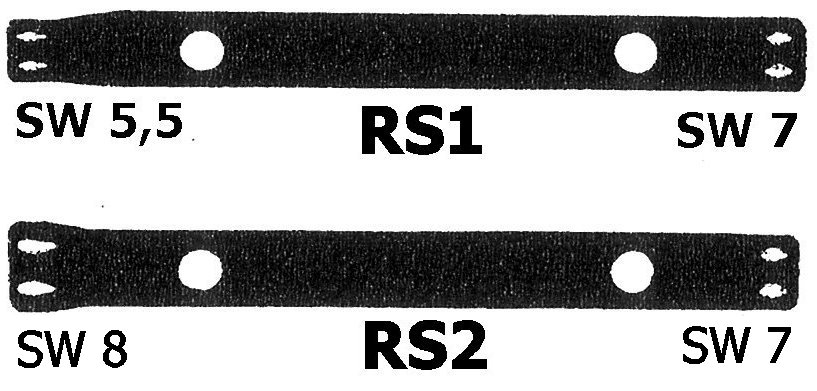

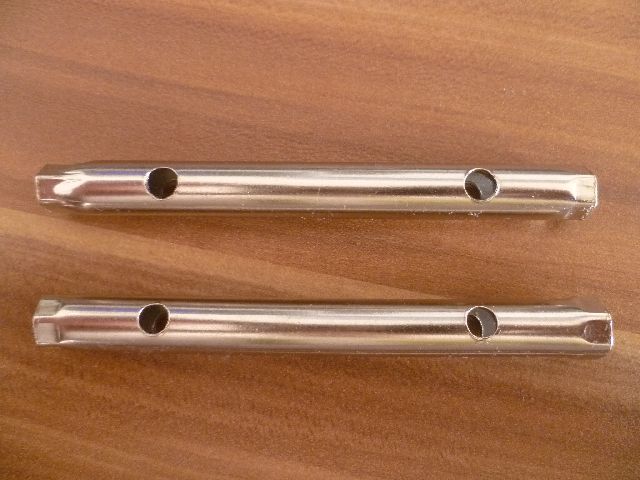

Rohrschlüssel
RS1 und RS2
RS1 und RS2

Produktvarianten

Preisliste

Art.-Nr.

Beschreibung

Stück €

GS 1

Gabelschlüsselsatz

2 Stck. M3/M4 - 5,5/7

1,19
GS 2

Gabelschlüsselsatz

2 Stck. M4/M5 - 7/8 sw

1,79

RS 1

Rohrschlüssel

M3/M4 - 5,5/7

4,17
RS 2

Rohrschlüssel

M4/M5 - 7/8

4,17
KUP  Isolierte Achskupplung für zweiten Drehko (1,5pF 8kV) 17,85
LOT  verstärkte Lötösen für M4 - 8 Stück  1,19
Preisliste verstecken

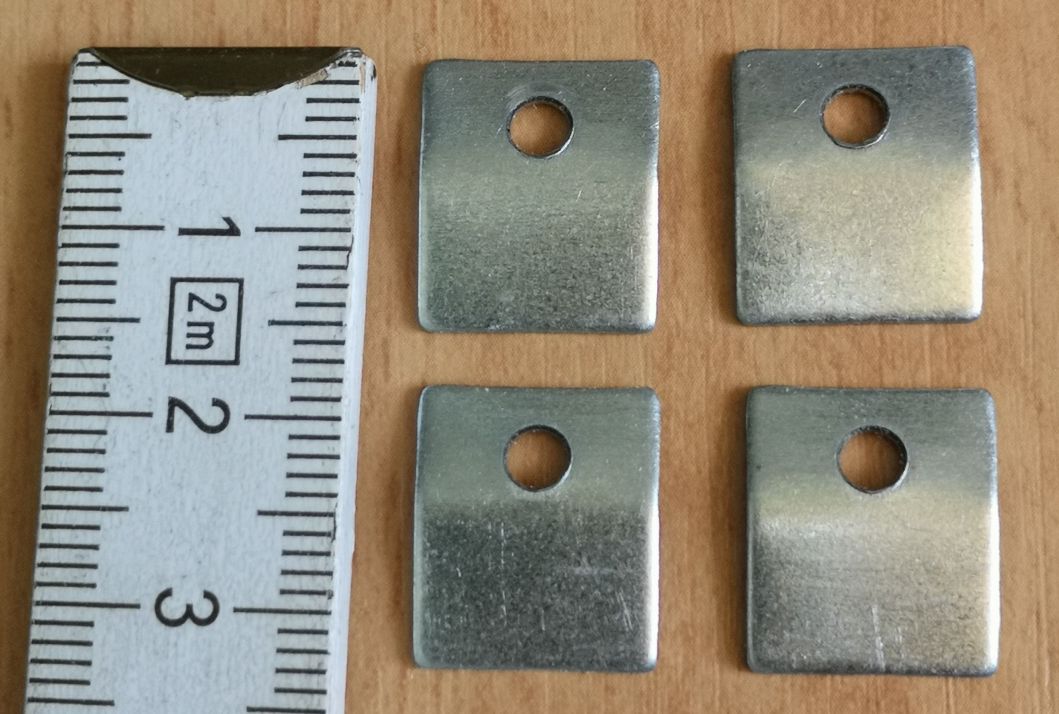

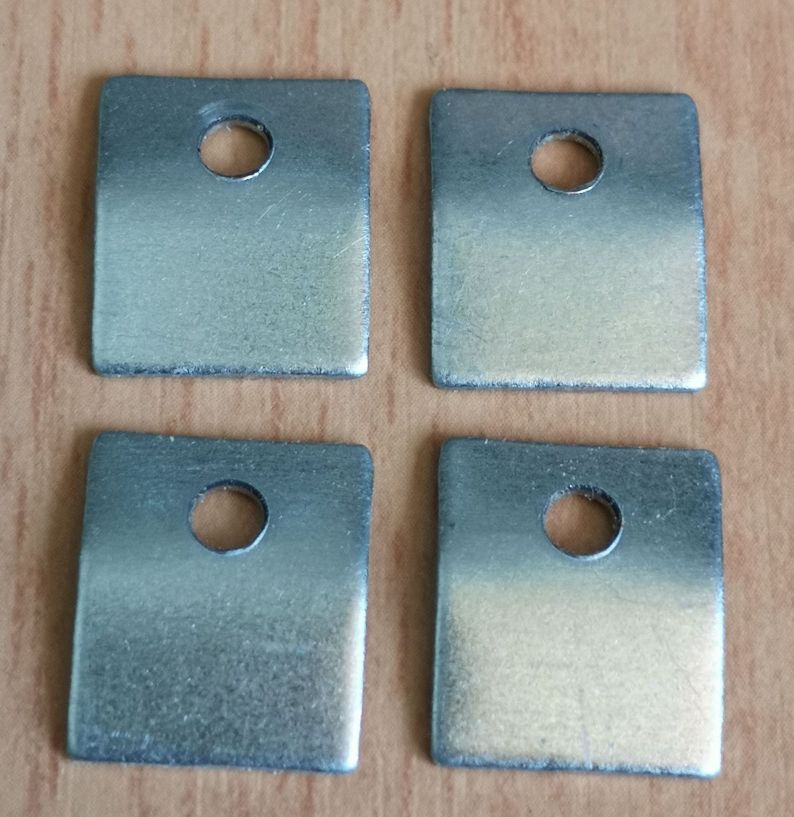

Befestigungsklemmen für Drehko-Montage (Pratzen 1mm Stahl-verzinkt) mit 3,1mm Bohrung

4 Stück Befestigungsklemmen (Pratzen 1mm Stahl-verzinkt) für M3 oder 2,9 Blechschrauben.
Vorgebogen für ca. 2mm dickes Material (KW-Drehko Rand).

BFK1
Abmessungen ca.
Breite - Höhe - Dicke
13mm x 15mm x 1mm
Bohrung 3,1mm
BFK1 - 1mm Stahlblech-verzinkt
4 Stück in einem Satz

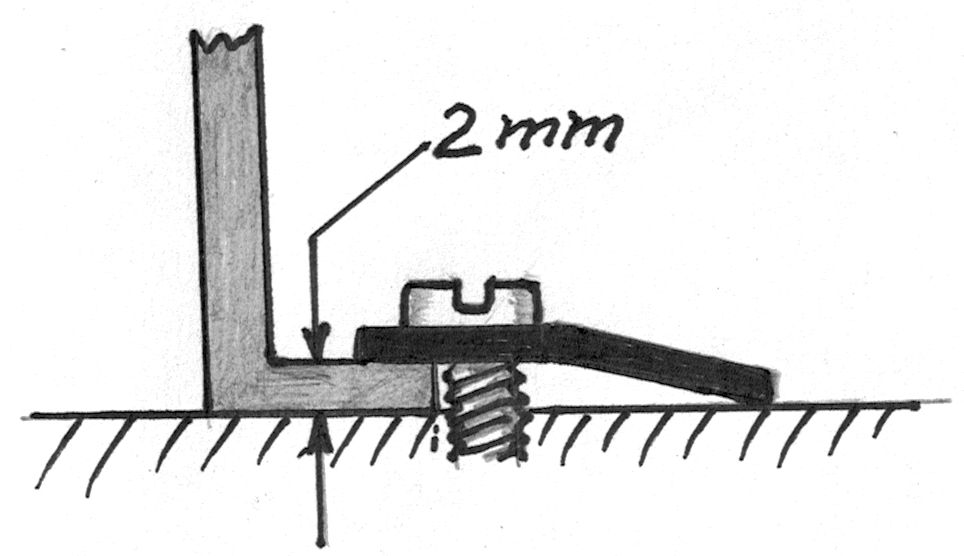

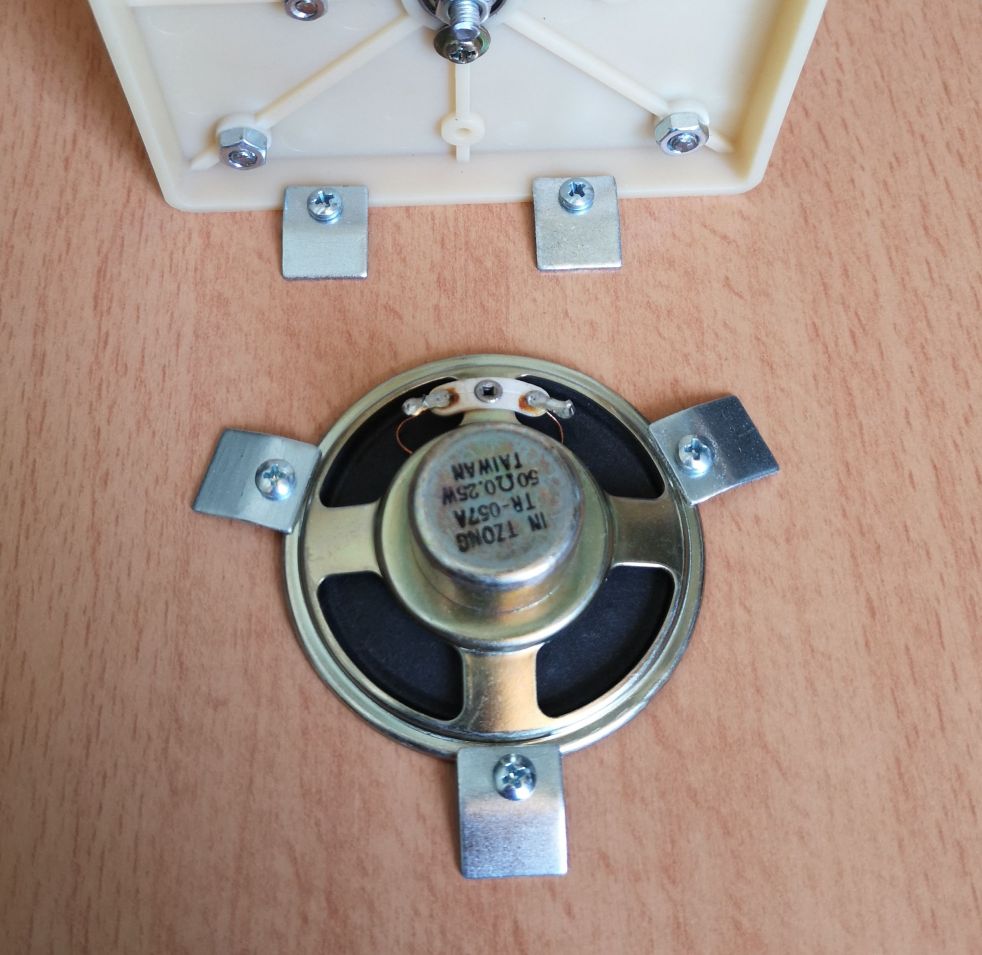

Anwendungsbeispiele für die Befestigungsklemmen
Für andere Wandstärken den Winkel anpassen

Produktvarianten

Preisliste

Art.-Nr.

Beschreibung

Stück €

BFK1

4 Stück Befestigungsklemmen (Pratzen 1mm Stahlblech-verzinkt) mit 3,1mm Bohrung - für M3 oder 2,9 Blechschrauben.

1,00
Preisliste verstecken

Achsverlängerung für 6mm Achsdurchmesser mit isolierter Flex-Kupplung

Achsverlängerung für 6mm Achsdurchmesser mit isolierter Flex-Kupplung.
Verlängert die bestehende Achse um ca. 80mm.

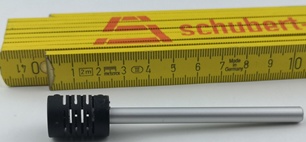

DAV6-6

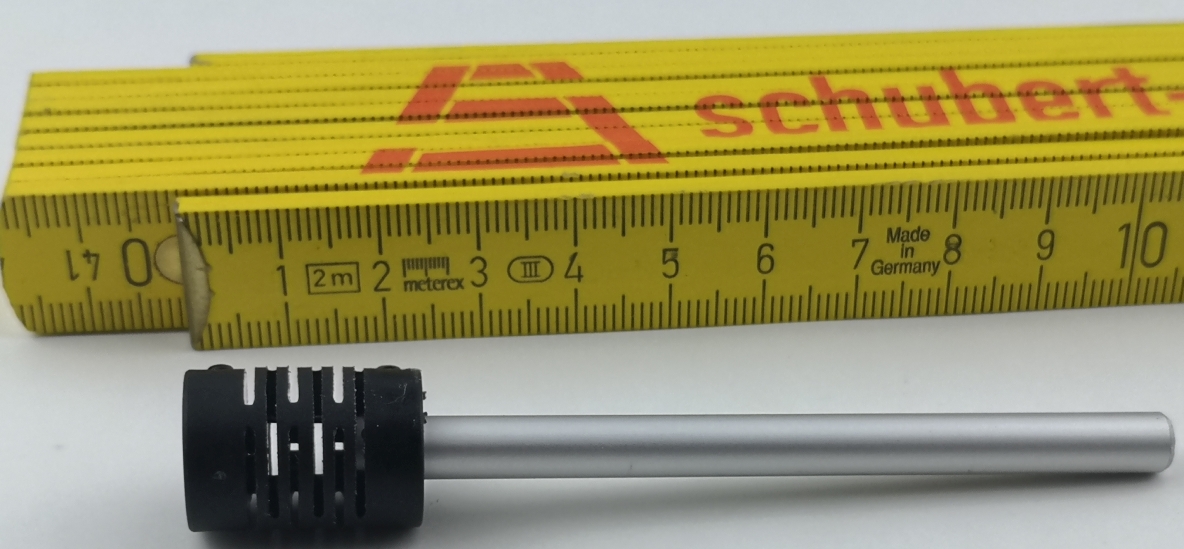

Größenvergleich

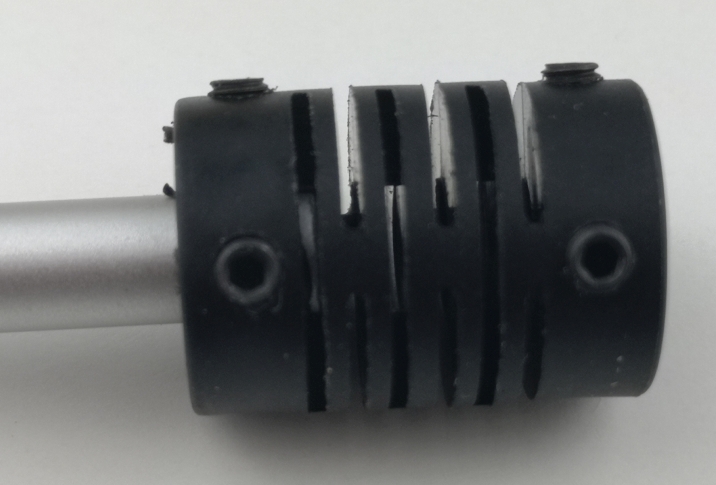

DAV6-6 Detail
Kunststoff Flex-Kupplung

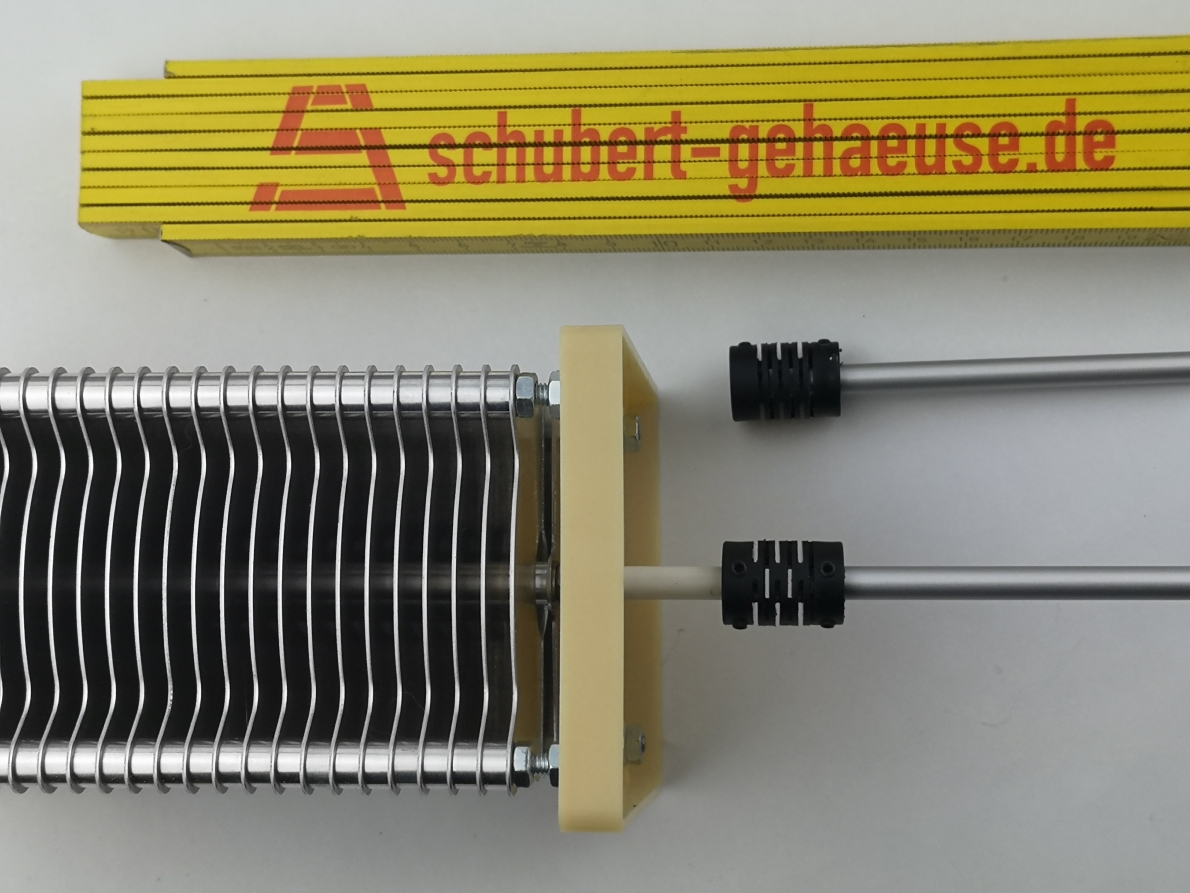

DAV6-6 montiert an
einem KW-Drehko

Produktvarianten

Preisliste

Art.-Nr.

Beschreibung

Stück €

DAV6-6

1 Stück Achsverlängerung für 6mm Achsen mit isolierter Flex-Kupplung.
Verlängert die bestehende Achse um ca. 80mm.

4,95
Preisliste verstecken

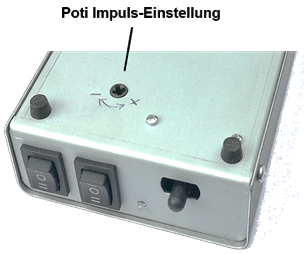

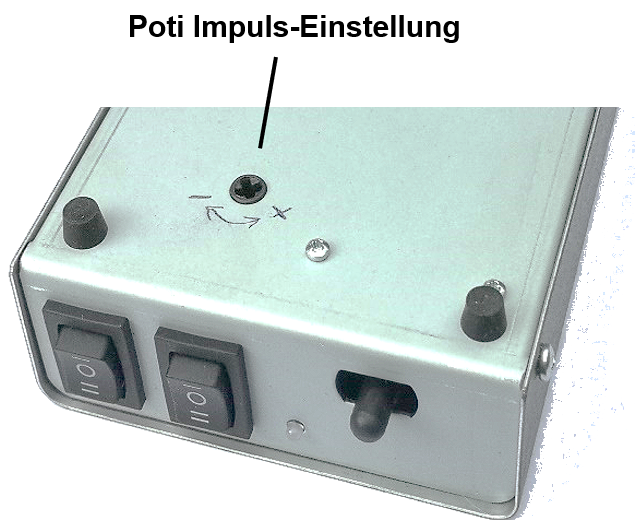

Fernbedienung für Drehko-Motor-Verstellung (GMK)

für Kurzwellen Drehkos

Produktinformationen

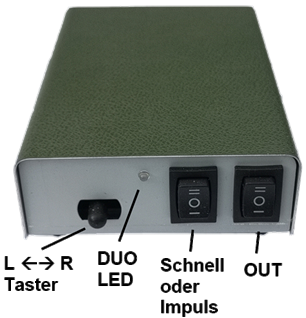

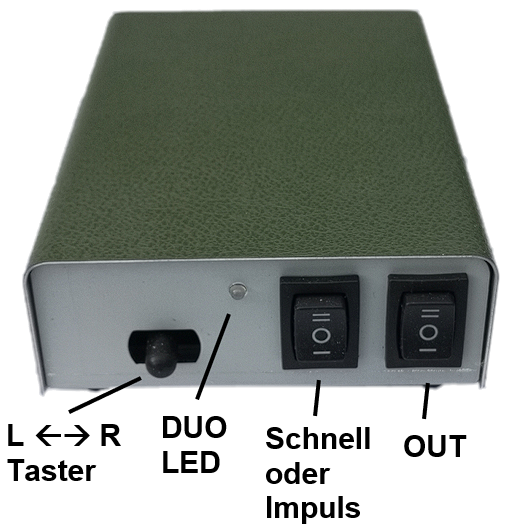

Auf der Front:
Tasthebel, Motorlauf links/rechts, in der Mittelstellung Sofortstopp, Umschalter Schnellauf/Impulsbetrieb (kleinste Schrittweite), Umschalter Ausgang A/B.

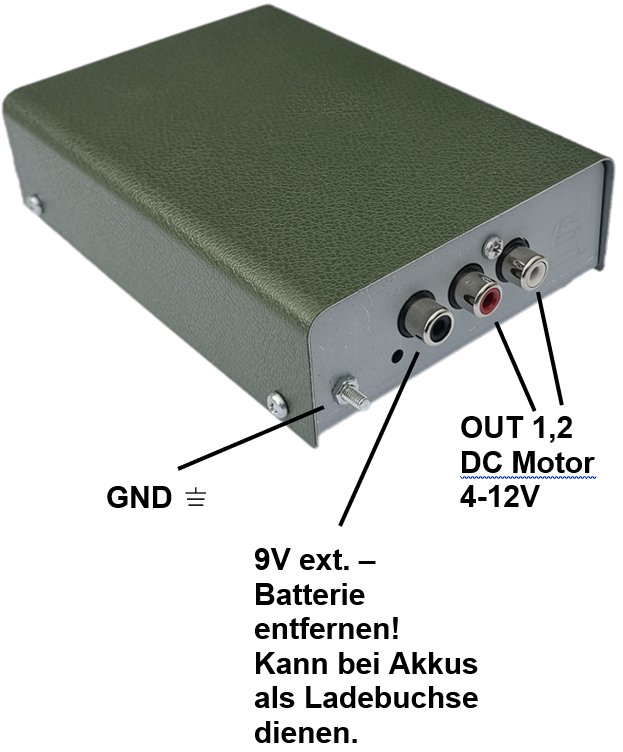

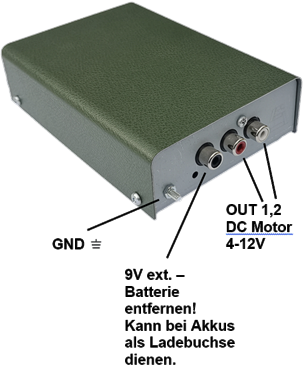

Rückseite:
Cinch-Buchsen Ausgang A/B, DC-Buchse für externe Versorgung (6V-9V DC) (schaltet interne Batterie ab)
Innen:
Batteriehalter für 6 x AA Batterien oder AA-NiMH-Akkuzellen

Produktvarianten

Preisliste

Artikel-Nr. Beschreibung

Stück €

FBDB3 Bausatz Fernbedienung ohne Kabel/Batterie
(Kabel separat bestellen)
58,91
FBDF3  Fertiggerät Fernbedienung mit Batterie ohne Kabel (Kabel separat bestellen) 89,25
CK5  abgeschirmte Leitung - ein Ende mit Cinchstecker
ein Ende "offen" - 5 Meter
5,95
CK10  abgeschirmte Leitung - ein Ende mit Cinchstecker
ein Ende "offen" - 10 Meter
11,90

Preisliste verstecken
